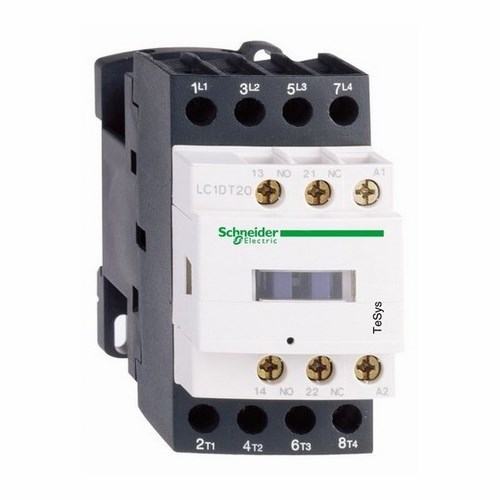

Kontaktör Nedir ; Elektriğin en temel devre elemanlarından biri olan kontaktörler, enerji altında ( Devreye Elektrik Verildiğinde ) kapalı kontaklarını açan, açık kontaklarını kapatan ve uzaktan kumanda edilebilen elektromanyetik anahtarlardır. Kontaktörler, rölelerin aksine yüksek akım çeken devrelerde tercih edilirler. Kontaktörler, elektrik motorlarının kumanda ve güç devrelerinde , kompanzasyon sistemlerinde kondansatörlerin devreye alınıp, devreden çıkarılmasında ve ısıtma sistemlerinde sıkça kullanılırlar. Kontaktörler, kontrol ettikleri devreleri nominal akımın altında açıp kapatabildiği gibi devreyi aşırı akımlardan da koruyabilirler.

Kontaktörlerin Yapısı ; Kontaktörlerin yapılarında bulunan elemanlar, demir nüve, bobin, palet ve kontaklardır.
Demir Nüve : Alternatif akım kontaktörlerinde ( AC ), İnce silisli saclardan yapılan nüve, Doğru akım ( DC ) kontaktörlerinde, tek parça yumuşak demirden imal edilir. Ac de kullanılan kontaktörlerin nüvelerinde, nüvenin ön yüzeyine açılan oyuklara bakır halkalar yerleştirilir. Bu halkaların görevi, akımın sıfır olduğu durumlarda nüvenin bırakılmasını engellemek, titreşim ve gürültüyü engellemektir. Dc de kullanılan kontaktörlerde ise bobinin enerjisi kesildiği anda, nüvenin paleti hemen bırakması için plastik pullar kullanılır.

Kontaktör Nüvesi

Bobin ; Çalışma gerilimine göre spir sayısı ve görünüşü değişen kontaktör bobinleri üzerlerinden akım geçtiğinde nüveye mıknatıslanma özelliği kazandırırlar.

Kontaklar ; Kontaktörlerin, normalde açık ve normalde kapalı olarak bildiğimiz iki tür kontakları vardır. Bu kontaklar, yardımcı kontak ve ana kontak olarak isimlendirilerler. Yardımcı kontaklar akım kapasitelerinin düşük olması sebebi ile genel olarak kumanda devrelerinde, ana kontaklar ise akım kapasitelerinin yüksek olması sebebi ile güç devrelerinde tercih edilirler. Kontaktör kontakları, üzerlerine düşecek akım seviyesine göre farklı alaşımlardan oluşturulurlar. Genellikle sert bakır tercih edilir.

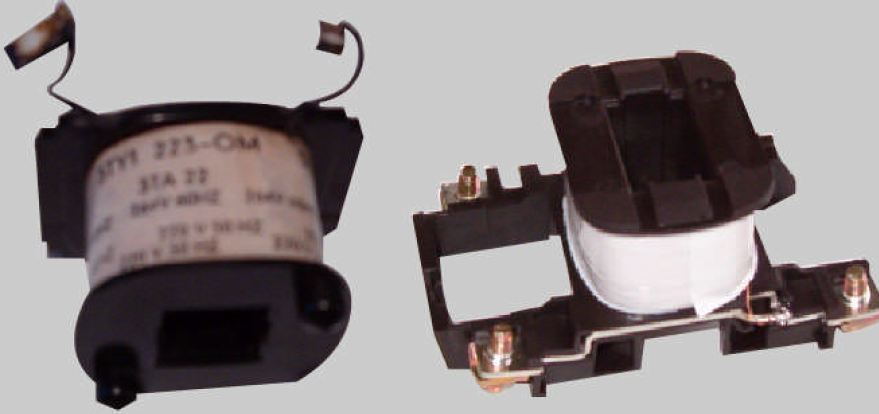

Kontaktör Bobini

Kontaktör Kontakları Sembolleri

Kontaktörlerin Çalışma Prensibi ; Demir nüve üzerine sarılmış olan kontaktör bobini,  üzerine gerilim uygulandığında, nüve mıknatıslanma özelliği kazanır ve karşısında bulunan paleti çeker. Bu palet üzerindeki hareketli kontaklar, sabit kontaklarla birleşir ya da ayrılır. Başka bir tabirle ; Normalde açık kontaklar kapanır, normalde kapalı kontaklar açılır.

Yukarıdaki şemada ileri butonuna basıldığında, M1 - 3 fazlı motoru, saat yönünde dönmeye başlar. Stop butonu ile devreden enerji kesilip geri butonuna basıldığında ise motor saat yönünün tersinde dönmeye başlar.

Kontaktör Bağlantısı Örnek Şema

KONTAKTÖR SEÇİM TABLOSU;

Çeşitli Firmaların Katalog Bilgilerine Göre Kontaktör Seçim Tablosu
